Expertenbewertung des Lichtbogenrisikos in Deutschland NFPA 70E- und IEEE 1584-konforme Lösungen

Bei VB Engineering sind wir auf die Bereitstellung umfassender Dienstleistungen zur Risikobewertung von Lichtbögen spezialisiert, die Sicherheit, Einhaltung gesetzlicher Vorschriften und operative Exzellenz gewährleisten. Unsere Bewertungen erfolgen in voller Übereinstimmung mit NFPA 70E-2024, IEEE 1584 und internationalen Best Practices. Das macht uns zu einem zuverlässigen Partner für die Industrie in Deutschland. Von der Datenerfassung vor Ort über die Analyse der Störenergie bis hin zur Implementierung von Sicherheitskennzeichnungen ist unser umfassender Prozess zur Risikobewertung von Lichtbögen darauf ausgelegt, Menschen, Vermögenswerte und Produktivität zu schützen.

Warum eine Lichtbogenstudie durchführen?

Ein Lichtbogenblitz ist eine gefährliche elektrische Explosion, die schwere Verletzungen, erhebliche Geräteschäden, Produktionsverluste und sogar Todesfälle verursachen kann.

Eine professionelle Lichtbogenrisikobewertung hilft dabei:

• Identifizieren Sie potenzielle Gefahren in Ihrem elektrischen System
• Minimieren Sie Arbeitsunfälle und Betriebsausfallzeiten
• Sicherstellung der Einhaltung von Sicherheitsvorschriften
• Bestimmen Sie die geeignete PSA (Persönliche Schutzausrüstung)
• Kennzeichnen Sie die Ausrüstung mit Lichtbogengrenzen und einfallenden Energieniveaus

SUmgang mit der Lichtbogenrisikobewertung

Die VB Group führt umfassende Lichtbogenrisikobewertungen gemäß den NFPA 70E-Standards durch und gewährleistet so sowohl die Einhaltung der Vorschriften als auch die Sicherheit. Unsere Dienstleistungen umfassen ein breites Spektrum an Aktivitäten, von Vor-Ort-Inspektionen über Energiesystemstudien bis hin zur Abschlussberichterstattung mit der Umsetzung vor Ort.

Unsere Methodik

Bei der VB Group verfolgen wir eine systematische und transparente Methodik, um in jedem Projekt technische Exzellenz und Sicherheit zu gewährleisten. Unser Prozess integriert die Zusammenarbeit zwischen Kunden und Ingenieuren und kombiniert Lichtbogenrisikobewertungen vor Ort mit einer detaillierten technischen Lichtbogenanalyse, um präzise, ​​umsetzbare und qualitativ hochwertige Ergebnisse zu gewährleisten.

Wir führen vor Ort Schulungen zum Thema Lichtbogenblitze durch, um das Team des Kunden über wichtige Erkenntnisse, Lichtbogenblitz-Sicherheitsmaßnahmen und Verbesserungen des Stromversorgungssystems zu informieren.

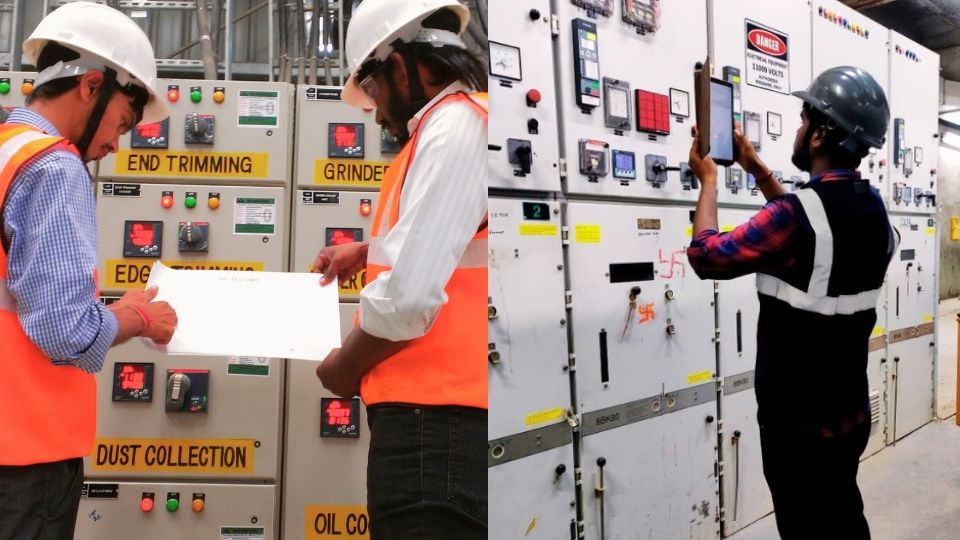

Datenerfassung und Vor-Ort-Befragung

Unsere Datenerfassung vor Ort erfolgt systematisch und digital. Wir beginnen mit einem gemeinsamen Kick-off-Meeting mit allen Beteiligten, um Erwartungen abzustimmen, den Umfang zu definieren und die zu erbringenden Leistungen zu skizzieren. Dies schafft die Voraussetzungen für eine reibungslose und effektive Umsetzung.

Unser Ingenieurteam erstellt und übermittelt einen umfassenden Projektplan mit den wichtigsten Meilensteinen und Zeitplänen. Der Kunde bestätigt, dass das erforderliche Personal im Werk zur Verfügung steht, um bei Standortbesuchen und Datenerfassungsaktivitäten zu unterstützen.

• Datenerfassung vor Ort mit Bilddokumentation
Unsere Ingenieure besuchen die Anlage, um wichtige Daten, einschließlich hochauflösender Bilder, gemäß den NFPA-Richtlinien zu erfassen.

• Datendigitalisierung
Alle gesammelten Daten werden zur Aufzeichnung, Validierung und für zukünftige Audits systematisch digitalisiert.

Unser Team nutzt die mobile Anwendung VB Tantra, um alle erforderlichen Daten des Standorts zu erfassen und Bilder der Anlagen und Layouts gemäß den NFPA-Richtlinien aufzunehmen. Unsere Ingenieure besuchen die Anlage des Kunden, um detaillierte Daten zu sammeln, die für die Analyse und Berichterstattung von entscheidender Bedeutung sind.

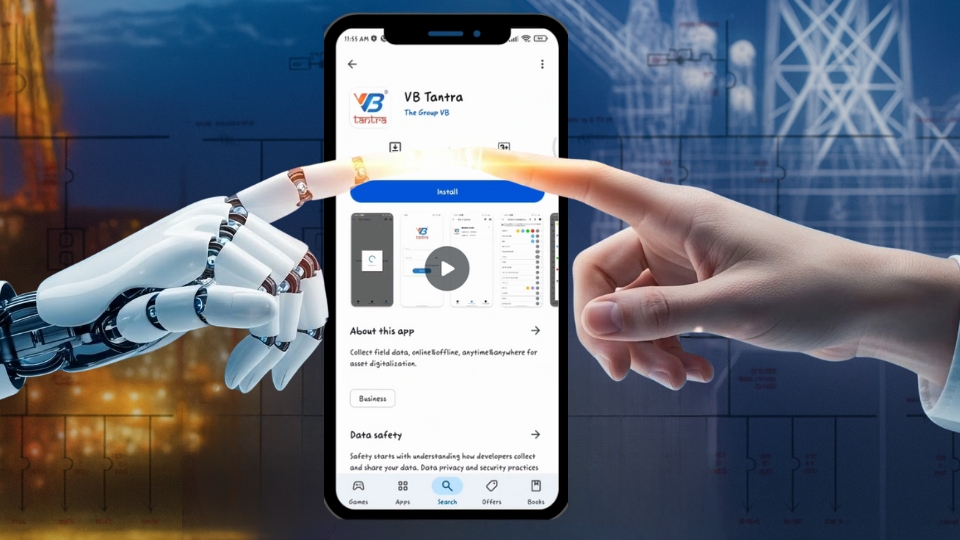

Datenüberprüfung und SLD-Vorbereitung - Digitalisierte Qualitätskontrolle mit KI-Unterstützung

Mithilfe der mobilen VB Tantra-App werden alle Daten sofort digitalisiert und sicher in Cloud-basierte Portale hochgeladen, sodass Zugriff und Überprüfung in Echtzeit möglich sind. Dieser Ansatz gewährleistet einen optimierten, transparenten Arbeitsablauf von der ersten Datenerfassung bis zur endgültigen Lichtbogenanalyse.

Zu Beginn führt VB Engineering eine sorgfältige Standortuntersuchung an allen deutschen Standorten durch. Dabei erfassen geschulte Ingenieure wichtige Daten des elektrischen Systems wie Schalttafelspannungen, Transformatorleistungen, Leistungsschaltereinstellungen und Kabelabmessungen sowie Fotos zur Überprüfung. Basierend auf den gesammelten Daten und aufgenommenen Bildern überprüft und analysiert ein engagiertes Qualitätsteam die Daten mithilfe von KI auf ihre Qualität. Anhand der geprüften Daten entwickeln wir elektrische Einliniendiagramme (SLDs), um die elektrische Infrastruktur abzubilden.

• Vorbereitung eines Single Line Diagrams (SLD)
Wir entwickeln präzise SLDs mit der ETAP-Software, die das aktuelle elektrische Systemlayout widerspiegeln. Die erstellten Einlinienzeichnungen werden dem Kunden zur Überprüfung und Genehmigung vorgelegt.

• Datenmodellierung in ETAP
Die elektrische Infrastruktur der Anlage wird in ETAP modelliert, um Echtzeitverhalten und Lastbedingungen zu simulieren.

• Bibliotheksgebäude in ETAP
In ETAP wird eine komponentenspezifische OEM-Bibliothek erstellt, die präzise Simulationen und Energiesystemstudien gewährleistet.

Eine gemeinsame Überprüfung dient der Überprüfung der Richtigkeit und Vollständigkeit der erfassten Daten und der Einzellinienzeichnungen. Der Kunde prüft und genehmigt die Einzellinienzeichnung, um die Übereinstimmung mit dem tatsächlichen System sicherzustellen.

Modellierung von Stromversorgungssystemen und Lichtbogenrisikoanalyse

Nach der Datenerfassung vor Ort, einschließlich der Bilderfassung gemäß den NFPA-Anforderungen, werden alle Informationen vom Qualitätsteam von VB streng geprüft, um deren Richtigkeit sicherzustellen. Anschließend entwickeln die Ingenieure mithilfe branchenüblicher Software wie ETAP, SKM, Cymdist, Easy Power oder anderen vom Kunden bevorzugten Tools ein umfassendes Systemmodell, um wichtige Stromsystemstudien durchzuführen, darunter Kurzschlussanalysen, Relaiskoordinationsstudien und Lichtbogenstudien.

Durchgeführte wichtige Systemstudien:

• Kurzschlussanalyse
Bewertet die Fehlerstrompegel im gesamten System, um potenzielle Gefahren zu identifizieren.

• Relais-Koordinationsstudie
Eine Schutzgerätekoordinationsstudie einschließlich einer Relaiskoordinationsstudie stellt sicher, dass Schutzgeräte wie Relais und Leistungsschalter in der richtigen Reihenfolge arbeiten, um elektrische Fehler schnell zu isolieren und Schäden zu reduzieren.

• Studie zu Lichtbogengefahren
Bestimmt die Energieniveaus von Lichtbogeneinschlägen, die Abstände zu Lichtbogengrenzen und die potenziellen Lichtbogenrisiken für das Personal und berechnet die erforderliche Lichtbogenschutzausrüstung (PSA).

Wir führen gründliche technische Audits, Lichtbogenanalysen und Bewertungen von Stromversorgungssystemen auf der Grundlage verifizierter Daten durch. Diese Studien helfen bei der Bestimmung von elektrischen Fehlerströmen, Störenergieniveaus, Lichtbogengrenzen, begrenzten und eingeschränkten Annäherungsgrenzen, Lichtbogenwarnschildern, Lichtbogengefahrenschildern und Anforderungen an die Kategorie der persönlichen Schutzausrüstung gegen Lichtbogenblitze. So gewährleisten wir die vollständige Einhaltung der geltenden europäischen Normen für elektrische Sicherheit gemäß NFPA 70E, IEEE 1584 und IEC.

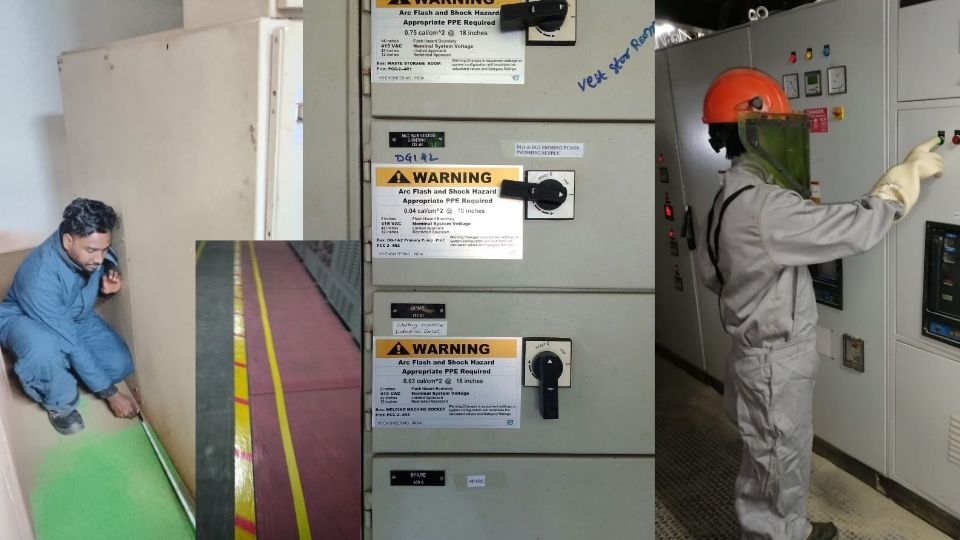

Liefergegenstände und Sicherheitsimplementierung

Nach Abschluss der Untersuchungen zu Stromversorgungssystemen und Lichtbogengefahren erstellt VB Engineering einen detaillierten, maßgeschneiderten Bericht, der auf den Anlagenbetrieb zugeschnitten ist und den deutschen und internationalen gesetzlichen Anforderungen entspricht. Unser Team fasst die Ergebnisse und die Lichtbogenanalyse in einem strukturierten Entwurfsbericht zusammen.

Überprüfung des Anlagenzustands sowie Sicherheits- und technische Empfehlungen

• Wir beurteilen den aktuellen Anlagenzustand gründlich.

• Identifizieren Sie Lichtbogenrisiken, Nichteinhaltung und Verbesserungsbereiche.

• Geben Sie Abhilfeempfehlungen zur Verbesserung der Systemsicherheit und -zuverlässigkeit.

Ergebnisse des Lichtbogenberichts:

• Ein detaillierter Lichtbogenbericht mit folgenden Informationen:

1. Bewertung des bestehenden Stromsystems

2.Vorgeschlagene Sicherheitsmaßnahmen bei Lichtbogenblitzen

3.Ergebnisse der Power System Study und Dateninterpretation

Ergebnisse des Lichtbogenberichts:

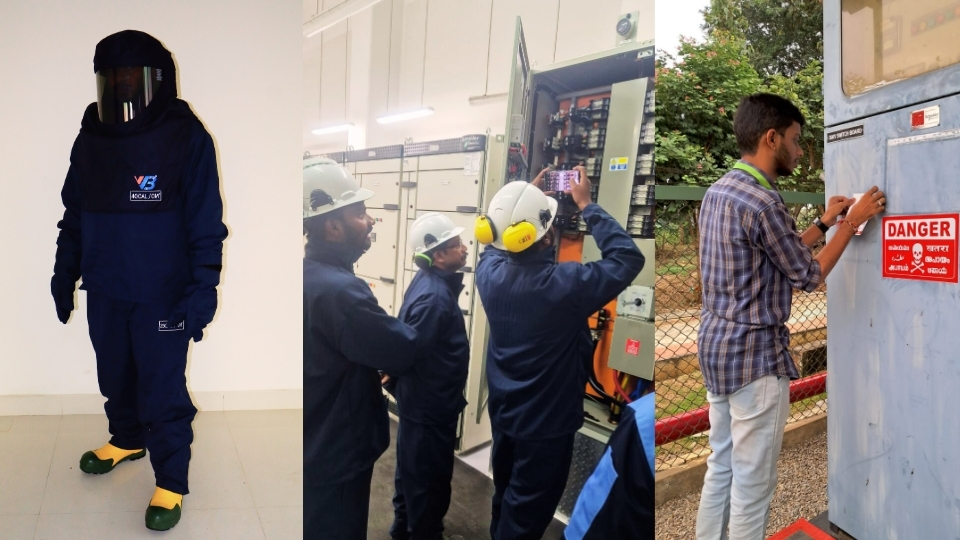

• Softcopies von Warnschildern für Lichtbogenblitze zur Anzeige vor Ort.

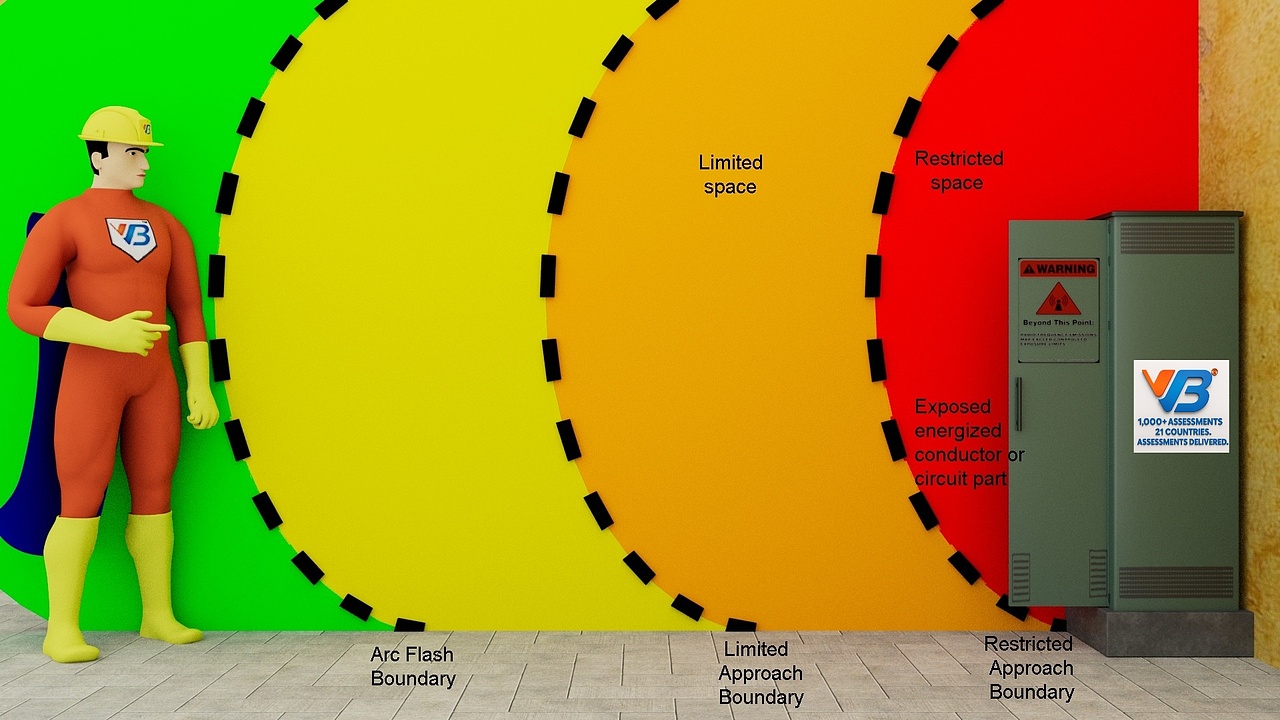

• Festlegung von Lichtbogengrenzen und Annäherungsgrenzen für sichere Arbeitspraktiken.

• Empfehlungen für PSA zum Schutz vor Lichtbögen basierend auf der Analyse der einfallenden Energie.

Dieser Bericht enthält einzeilige Diagramme, Tabellen zur Lichtbogengefahr (z. B. Energieniveau und Grenzabstände), die erforderliche PSA-Kategorisierung und empfohlene Einstellungen der Schutzeinrichtungen. VB unterstützt außerdem den Druck und die Platzierung von Etiketten, erstellt Genehmigungen für Arbeiten unter Spannung gemäß den NFPA 70E-Protokollen und bietet Schulungen vor Ort für interne Teams an. Diese schlüsselfertige Lösung fördert eine starke Sicherheitskultur im Bereich der elektrischen Sicherheit und trägt dazu bei, Risiken zu minimieren, Abläufe zu optimieren und die Einhaltung gesetzlicher Vorschriften in industriellen oder gewerblichen Umgebungen sicherzustellen. In einer gemeinsamen Sitzung wird der Berichtsentwurf besprochen, Fragen geklärt und Feedback eingeholt. Überarbeitungen werden basierend auf Kundenfeedback vorgenommen, um Genauigkeit und Benutzerfreundlichkeit zu verbessern.

Der Abschlussbericht wird vorgelegt und enthält alle vereinbarten Änderungen und Ergebnisse. Der Kunde gibt den Abschlussbericht formell zur Umsetzung frei. Im Rahmen der Sicherheitskonformität werden Warnschilder erstellt und für den Einsatz auf der gesamten Baustelle bereitgestellt.
